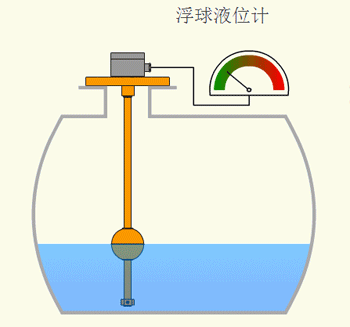

高溫浮球液位計原理圖
點擊次數：2172 發布時間：2021-07-13 01:08:00
高溫浮球液位計由液位傳感器和電流轉換器兩部分組成，浮球與液位同步變化，控制彈簧管吸合斷開，從而使傳感器內電阻成線性變化，再由轉換器將電阻的變化轉換成4~20mA標準電流信號并疊加數字信號輸出。能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。
被檢測的介質可為水、油、酸、堿、工業污水等導電及非導電液體，并能克服液體的泡沫所造成的假液位的影響。用于工業和民用建筑水塔、水池、水箱、集水坑和工業槽罐等測量各種介質的液位，廣泛應用于液位、化工、冶金、電力、造紙、食品及工業污水處理等部門。
高溫浮球液位計工作原理
1、工作原理：
高溫浮球液位計是利用浮球內磁鐵隨液位的變化來改變本體桿內的電阻與磁簧開關所組成的分壓電路，從而轉換成分壓信號，此分壓信號可經過液位計變成4~20mA等標準工業信號，以檢測液位。磁簧開關的間隙愈小，精度越高。此液位計還可配合其他二次儀表作遠距離指示，是一種原理簡單，可靠性*佳的液位指示器。
2、應用范圍：
高溫浮球液位計適用于石油、化工、電力、輕工及醫藥等行業污水處理及各類常壓和承壓容器內介質液位的測量，尤其對于地下貯槽、貯罐的液位測量*為理想。
