投入式液位計接線方式有哪些

點擊次數:2659 發布時間:2023-07-06 09:46:14

一般的投入式液位計接線過程是非常容易的,就怕分不清投入式液位計到底是二線制,還是四線制。不同線制的投入式液位計接線方式不同,因此要完全掌握液位的接線方法,必須*先掌握分辨線制和在不同線制情況下的投入式液位計結構,然后再學習每種接線方法。


投入式液位計的連接方法:

1. 液位傳感器一般輸出信號為電流4-20mA、0-20mA或電壓0-5V、1-5V、0-10V等,通常電流模式為二線制或四線制,電壓三線制輸出。目前,它們中的許多沒有24VDC電源,大多數是10V,并且一些功耗高的傳感器不能由10VDC電源驅動,因此只能由外部電源24VDC供電。這樣,通過Angel的液位有四個端子:電源+、電源-、反饋+和反饋-。

2.液位傳感器接線的四線連接方式:電源+=電源+;信號+=反饋+,信號-=反饋-。

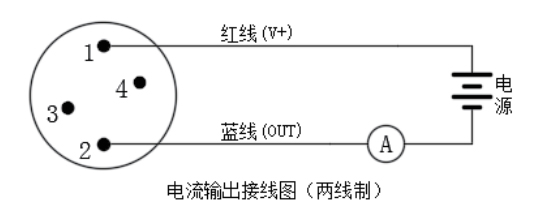

3. 液位傳感器連接的電流模式雙線連接模式:電源+==電源+;信號+=反饋+,電源-==反饋-,如果不遠處傳輸只需要連接24V電壓+,-,如果需要遠程傳輸,則需要形成一個回路,例如24V+連接到壓力表+,壓力表-420mA+,420mA-24V-can,中間可能有端子,請看電路圖。

4. 液位傳感器接線的電壓型三線連接方式:電源+=電源+;電源-(信號-)==電源-;信號+=反饋+,電源-(信號-)。




投入式液位計的連接方式:

根據輸入型的工作原理,我們可以知道輸入液位計有兩種接線方式,一種是雙線制,另一種是四線制。如果是*一次安裝,客戶可能會遇到一些困惑。通常有兩種方式連接輸入液位計:輸入液位計的連接方式。

如果輸入液位計在安裝后仍不能正常工作,您可以按照以下步驟進行檢查:*先,檢查輸入液位計的輸出電源是否正確連接,如果發現連接模式錯誤,則需要根據操作說明立即進行修改。然后用三輸出電壓表測量24V和OP之間的輸出電壓。輸出電壓應在22V和26V之間。一般測量是正常電壓。


所以如果出現異常,我們應該如何調試它?

如果輸出電壓異常,檢查線路或輸入電平表是否異常,在4~20mA電路中連接毫安表,檢查輸出電流是否正常;如果輸出電流值異常,則需要使用輸出電壓表檢查輸出電壓。正常情況下,電壓應為2.5v左右。如果輸出電壓過低,請?jiān)俅尾鹣聦?dǎo)線。如果輸出電壓恢復正常,則可以正常安裝和使用。
